Сбор данных физических опытов всегда предпочтительнее проводить автома-тизированными средствами, исключая влияние человеческого фактора на ход и результаты экспериментов. Специфика же многих прикладных задач в гидро-, аэро- и геоакустике такова, что необходимо одновременно снимать показания нескольких датчиков, размещённых в различных точках пространства. Сюда относится, напри-мер, акустическая томография плавных температурных неоднородностей в океане, схема которой предполагает многопозиционный приём сигнала от источника звуко-вых волн. При этом, как правило, нет необходимости в высокоскоростных АЦП или больших частотах синхронного запуска оцифровки каналов, потому что частоты излучения акустических волн не превосходят десятков или сотен килогерц. Таким образом, используемая плата является весьма перспективной основой для автомати-зации сбора данных широкого круга акустических экспериментов.
Плата AT-MIO-16E-2 фирмы National Instruments имеет 16 аналоговых каналов ввода, которые можно объединять в 8 дифференциальных. Максимальная частота дискретизации 12-ти разрядного АЦП – 500 КГц.
Для управления запуском прибора удобно использовать 8 входных цифровых линий ТТЛ или цифровой вход триггера, преимуществом которого является воз-можность фиксирования восходящих и спадающих фронтов переключения.
Целью данной работы было создание удобного в использовании программного обеспечения для контроля сбора данных, предоставляемых платой.

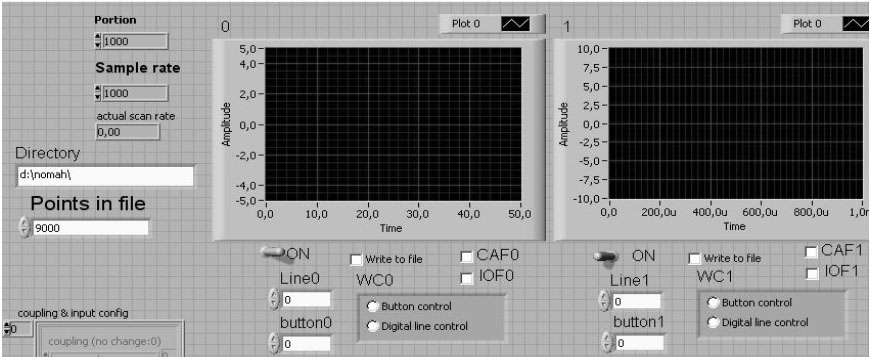

На лицевую панель виртуального прибора (см. рис.) выносится 16 осциллогра-фов, т.е. имеется возможность наблюдать временные развёртки сигналов всех 16 каналов, если требуется. Каждому каналу назначается одна из 16 кнопок и одна из 8 цифровых линий для контроля записи в файл. Можно, например, нажатием одной кнопки начать запись данных одновременно трёх каналов.
В отдельном поле вводится максимальное количество точек, которые могут быть записаны в файл данных. Эти файлы имеют уникальные названия как для каждого канала, так и для момента начала записи.
В асинхронном режиме сбора данных отсчёты сигнала следуют с частотой дис-кретизации, определяемой на лицевой панели.
Синхронный режим предполагает съём отсчётов сигнала по каким-либо запус-кающим импульсам. В данной работе такими импульсами служат восходящие фрон-ты переключения на цифровой линии триггера.
[1] Гончаров В.В., Зайцев В.Ю., Куртепов В.М., Нечаев А.Г., Хилько А.И. Акусти-ческая томография океана. –Н.Новгород: ИПФ РАН, 1997.
[2] Трэвис Д. LabView для Всех. –Н.Новгород: ТАЛАМ, 2003.
[3] DAQ AT E Series User Manual. – Austin, Texas: May 2002 Edition.
